Swabian Time Tagger用于頻率穩定性分析

2022-03-241250次

Swabian Time Tagger用于頻率穩定性分析-不僅限于測量Allan Deviation (艾倫方差)。頻率穩定性分析用于表征周期信號。例如來自振蕩器的信號，其穩定性會受到溫度、設備老化引起的電子抖動或頻率漂移的影響。振蕩器的穩定性可以通過與更精密的參考時鐘比較來表征。Time Tagger 帶有一個基于軟件的外部時鐘，允許使用任意參考時鐘。理想情況下，將使用原子鐘作為參考，以延長Time Tagger的長期穩定性。IEEE 1139 標準中描述了頻率穩定性分析的指標。Time Tagger的頻率穩定性測量類提供了一系列指標，包括艾倫方差 (ADEV)、時間方差 (TDEV) 和哈達瑪方差 (HDEV)。 FrequencyStability 類并行、即時地計算所有可用指標，并且可以跟蹤當前的頻率和相位誤差

Swabian Time Tagger用于頻率穩定性分析-不僅限于測量Allan Deviation (艾倫方差)

頻率穩定性分析用于表征周期信號。例如來自振蕩器的信號，其穩定性會受到溫度、設備老化引起的電子抖動或頻率漂移的影響。振蕩器的穩定性可以通過與更精密的參考時鐘比較來表征。Time Tagger 帶有一個基于軟件的外部時鐘，允許使用任意參考時鐘。理想情況下，將使用原子鐘作為參考，以延長Time Tagger的長期穩定性

IEEE 1139 標準中描述了頻率穩定性分析的指標。Time Tagger的頻率穩定性測量類提供了一系列指標，包括艾倫方差 (ADEV)、時間方差 (TDEV) 和哈達瑪方差 (HDEV)。 FrequencyStability 類并行、即時地計算所有可用指標，并且可以跟蹤當前的頻率和相位誤差

有兩個主要因素將決定您的測量質量。對于正在研究的短時間間隔，時間標記器的離散化噪聲是主要因素。對于具有優于10 ps時間分辨率的Time Tagger Ultra，您可以計算的最小ADEV對應于該分辨率的倒數：對于1 s的時間間隔，可以實現 10-11 的ADEV，在1 ms內，您可能會達到10-8。對于較長的時間間隔，參考振蕩器的質量是關鍵因素。在沒有外部參考的情況下，您可以依靠Time Tagger Ultra的內部時鐘，其穩定性為8 ppb。使用原子鐘和我們新穎的軟件時鐘，您可以將這種穩定性提高幾個數量級。

請注意，根據您所需的精度，我們的入門型號Time Tagger 20可能無法在中間時間刻度上提供足夠的穩定性，以允許使用高精度外部軟件時鐘。請考慮使用Time Tagger Ultra進行頻率穩定性分析測量。

Swabian Time Tagger用于頻率穩定性分析的優勢

同時測量ADEV、TDEV、HDEV在內的多種穩定性指標

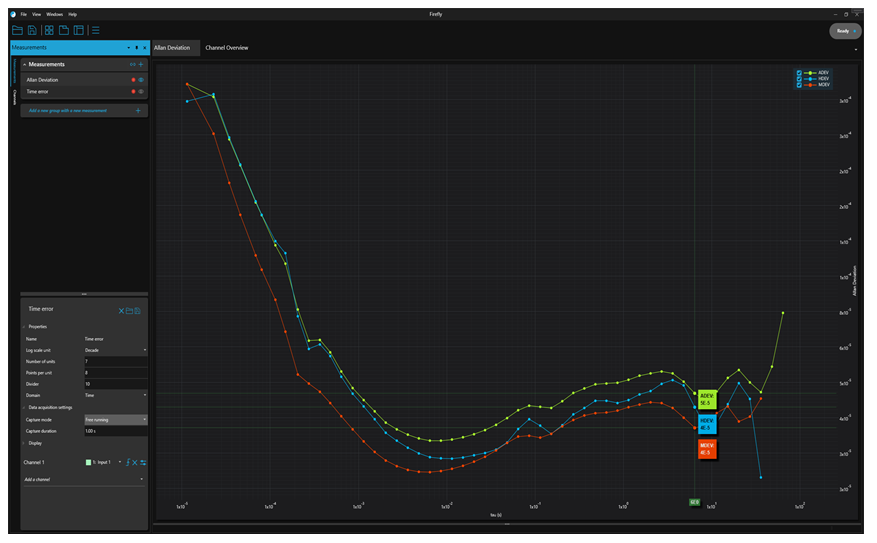

使用FrequencyStability測量類，您可以測量艾倫方差 (ADEV)、時間方差 (TDEV)、哈達瑪方差 (HDEV) 和其他指標。Time Tagger的頻率穩定性測量類計算的結果符合IEEE 1139標準。

并行表征超過140個振蕩器

Swabian Instruments的Time Tagger的可擴展性允許對超過140個被測設備進行高度并行的表征設置。由于每個振蕩器都由其自己的軟件實例進行分析，您可以靈活地運行一些測試數小時，而其他通道則需要數周才能采集數據。大量輸入使Time Tagger Ultra成為振蕩器生產測試的完美解決方案。

將任意參考時鐘與我們新穎的軟件時鐘一起使用

振蕩器的特性需要與穩定性更高的參考時鐘進行比較。除了Time Tagger Ultra的內部參考之外，您還可以應用自己選擇的參考振蕩器——例如原子鐘——延長穩定性。外部參考時鐘可通過軟件執行，并接受1 kHz至475 MHz范圍內的任意輸入頻率。
