SHFLI 8.5 GHz 雙通道微波鎖相放大器

簡介：

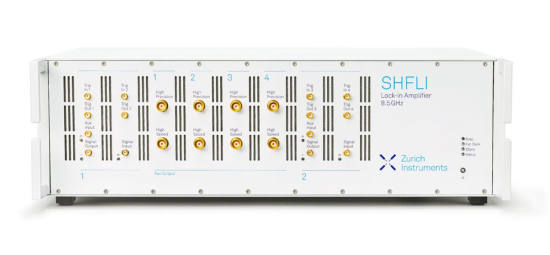

瑞士蘇黎世儀器公司（Zurich Instruments AG）的 SHFLI 鎖相放大器工作頻率高達8.5GHz，包含兩個可獨立使用的鎖相放大器物理通道，每個通道均配備4個支持并行多頻率分析的雙相解調器，以及一個用于生成驅動和參考信號的6GSa/s信號發生器。

USB和千兆以太網數字接口能夠以高達4MSa/s的速度將數據連續傳輸到計算機，而4個高速輔助輸出端口和4個高精度輔助輸出端口可將測量結果轉換為模擬信號輸出，并添加自定義的縮放和偏置，方便與其他儀器集成使用。

聯系我們在線留言在線客服

產品特點功能圖解應用領域產品參數控制軟件相關下載

產品特點

主要特點：

━ 頻率范圍：直流 - 8.5 GHz

━ 解調器最短時間常數：14 ns

━ 2 個獨立鎖相單元，附帶信號發生器

━ 每個鎖相單元配置 4 個獨立解調器

━ 4 個高速輔助輸出端口和 4 個高精度輔助輸出端口

━ LabOne? 工具集

SHFLI包含兩個可獨立使用的鎖相放大器物理通道，頻率范圍為直流 - 8.5GHz。每個通道均配備4個支持并行多頻率分析的雙相解調器，以及一個用于生成驅動和參考信號的6GSa/s信號發生器。解調器中低通濾波器參數可自由調整，可以在噪聲抑制和測量速度之間達到最優平衡。

SHFLI包括LabOne?控制軟件，借助其圖形用戶界面，可以輕松方便地進行設置。通過該軟件，用戶可以對包括鎖相放大器、具備快速傅里葉變換(FFT)的雙通道示波器、參數掃描儀和頻譜分析儀等在內的整個測量工具集進行全方位控制。此外，所有功能和數據采集都可以通過常用編程語言來進行二次開發，支持 LabVIEWTM、MATLAB?、C、.NET 和 Python。

SHFLI具備低輸入噪聲、寬分析帶寬和超短時間常數等特點，是一款理想的測量工具，適用于要求最嚴苛的微波應用。

SHFLI微波雙通道鎖相放大器的可選選件：

①多頻選件SHFLI-MF

SHFLI-MF多頻率選件開啟了多頻率分析的大門：每個解調器可以在每個測量窗口內設置不同的任意頻率，并可以分配給任何輸入，為測量和信號生成提供了廣泛的額外配置。

主要特點：

6個額外的振蕩器
所有解調器都可以自由選擇振蕩器
在測量窗口內同時測量最多8個任意頻率
輸出加法器，可以在測量窗口內組合最多8個正弦信號

②四通道PID/PLL控制器選件SHFLI-PID

4個PID控制器與鎖相放大器無縫集成，可將所有測量信號作為輸入。頻率覆蓋直流到8.5GHz全范圍。輸出信號的選擇同樣豐富，包括信號幅值、頻率、相位等。

主要特點：

4個獨立的PID控制器
輸入參數：解調器結果的X、Y、幅值和相位
輸出參數：輸出幅值、振蕩器頻率和解調器相位
解調器相位數據±1024π相位展開
D參數的低通濾波器截至上限

功能圖解

圖形界面

LabOne^?圖形用戶界面為SHFLI控制和數據可視化提供了一種直觀的方法。由于它的標簽設計，所有的工具都可以并行運行，最多可以點擊1次鼠標。

掃描器：易用的參數掃描

━ 快速描述你的設備的振幅和相位，并直接獲得重要的信息，如共振參數

━ 通過并行采集多個信號，可以節省時間

━ 從一系列參數中進行選擇，包括：頻率、相位、振幅、直流偏移量等

鎖相控制選項卡：將所有鎖相參數和設置放在一個地方

━ 快速、有效地設置您的測量值

━ 在一個選項卡中查找并監控所有重要的鎖相放大器參數和設置

數據采集：根據您的需要選擇最佳的工具

━ 容易設置流媒體和觸發數據采集在高數據速率

━ 并行地捕獲多個數據源

━ 在LabOne?GUI中將軌跡直接轉換為2d圖像

━ 導出數據格式有CSV、MAT和HDF5?以及PNG或SVG

示波器：時域和頻域輸入信號監測

━ 雙通道示波器

━ 交叉域觸發

━ 時域、頻域重視圖

━ 多個信號源，包括信號輸入和觸發輸入

頻譜：高分辨率頻譜分析

━ 快速、高分辨率FFT頻譜分析解調數據

━ 可用頻譜模式：FFT（X+iY）、FFT(R)、FFT（Θ）、FFT(f)和FFT（（dΘ/dt)/2π）

━ 獲取振幅、譜密度和功率譜

應用領域

SHFLI可以滿足最嚴苛的應用需求，例如測量并追蹤周期性信號以及頻率范圍高達8.5GHz的器件表征和控制。

━ 傳感器：MEMS、NEMS、聲表面波、量子傳感

━ 光學：鎖模激光器、泵浦-探測光譜、納米光機械、光學鎖相環

━ 自旋量子比特：射頻反射法、量子比特讀取

產品參數

鎖相操作模式
參考模式	單相和雙相鎖相
三諧波頻率模式	單基波頻率和 3 個諧波頻率（同時）
信號輸入
頻率范圍	直流 - 8.5 GHz
分析帶寬	1 GHz （大于 0.8 GHz 時）
輸入阻抗	50 Ω
輸入電壓噪聲	≤3.5 nV/√Hz （100 kHz 至 0.8 GHz）
輸入電壓噪聲	≤2.5 nV/√Hz （大于 0.8 GHz）
動態儲備	100 dB（典型值）
輸入量程	±10 mV 至 ±1 V （小于 0.8 GHz 時）
輸入量程	±1 mV 至 ±1 V （大于 0.8 GHz 時）
A/D 轉換	14 位，4 GSa/s
連接端口	SMA
信號輸出
頻率范圍	直流 - 8.5 GHz
輸出量程	±10 mV 至 ±0.5 V / -30 dBm 至 5 dBm（50 Ω）（小于 0.8 GHz 時）
輸出量程	±10 mV 至 ±1 V / -30 dBm 至 10 dBm（50 Ω）（小于 0.8 GHz 時）
D/A 轉換	14 位，6 GSa/s
連接端口	SMA
參考信號與觸發信號
觸發	4 個輸入端口，4 個輸出端口
解調器
頻率范圍	直流 - 8.5 GHz
解調器數目	8 個雙相解調器
LAN/USB3 輸出采樣率	最大 2 MSa/s （所有解調器總計）
輔助輸出采樣率	50 MSa/s（每個高速輔助輸出端口），14 位
濾波器時間常數	14 ns 至 21 s
濾波器帶寬	3.2 mHz 至 11 MHz
濾波器斜率	6，12，18，24 dB/Oct
示波器
顯示通道	信號輸入
示波器顯示模式	時域、頻域（FFT）
顯示通道數	2
觸發模式	升降沿
垂直分辨率	14 位
光標計算	位置、區間、波形、峰值、追蹤、直方圖
參數掃描儀
參數掃描	振蕩器頻率、解調器相移、輔助輸出偏置、信號輸出幅值、信號輸出偏置
參數掃描范圍	全范圍、線性和對數
參數掃描分辨率	任意，由起止點和掃描點數定義
顯示參數	解調器輸出（X, Y, R, Θ, f）
顯示選項	單幅圖、雙幅圖（例如波特圖）、多跡線
統計選項	幅值、頻譜密度、功率
輔助信號
高速輸出	4 通道，±4 V（50 Ω），14 位，50 MSa/s，15 MHz
高精度輸出	4 通道，±4 V（50 Ω），18 位，1 MSa/s，200 kHz
輔助信號輸出	R、Θ、X、Y 或用戶自定義
高速輸入	2 通道，±1.5 V，14 位
輔助輸出連接端口	BNC
輔助輸入連接端口	SMA
通訊和其他
主機連接	LAN / 以太網，1 Gbit/s
主機連接	USB 3.0
數字 I/O	32 位，一般用途
時鐘	10 MHz 或 100 MHz 輸入和輸出
一般規格
尺寸	449 × 460 × 145 mm3
尺寸	17.6 × 18.1 × 5.7 inch3，適用于 19 英寸機架
重量	15 kg（33 lb）
電源	100-240 V，50/60 Hz
PC 操作系統	詳見 LabOne 系統兼容性

控制軟件

LabOne — 儀器控制軟件

LabOne^? 代表跨平臺的儀器控制解決方案，集成了成熟的測量方法。基于瀏覽器的用戶界面提供卓越的時域和頻域分析工具集，并支持復雜控制回路設置、噪聲測量和數據分析。同時提供多種主流編程語言接口。

相關下載

SHFLI 8.5GHz 雙通道鎖相放大器-彩頁
SHFLI 雙通道鎖相放大器-用戶手冊
多頻選件SHFLI-MF介紹
SHFLI-PID選件介紹
