（現貨供應）HF2LI 雙通道寬頻鎖相放大器

簡介：

瑞士蘇黎世儀器 (Zurich Instruments) 的 HF2LI 是一款數字鎖相放大器，頻率范圍從直流（DC）到 50 MHz，它非常適合 MEMS（比如陀螺儀）應用和微流控應用的測量。HF2LI 配套了蘇黎世儀器的控制軟件 LabOne，該軟件提供了基于游覽器的用戶界面，并內置了頻譜分析儀、參數掃描儀和示波器等諸多功能。通過各類升級選件，可擴充 HF2LI 儀器的功能，使其進一步拓展到其它更多的應用中。另外，HF2LI 還能和 HF2TA 電流放大器結合使用，用來讀取電流信號。

聯系我們在線留言在線客服

產品特點 功能圖解相關應用規格參數 控制軟件相關下載相關產品

產品特點

主要特點

? 頻率范圍DC - 50MHz，采樣率210MSa/s

? 2個獨立鎖相單元，2個信號發生器

? 每個鎖相單元配置基頻檢測和2個諧波檢測

? 4個輔助輸出，2個輔助輸入

? 高速USB 2.0，480 Mbit/s

? LabOne^?軟件包：內置示波器，參數掃描儀，頻譜分析儀等

可選功能選件

━ HF2LI-MF 多頻解調器

━ HF2LI-PLL 雙鎖相環功能

━ HF2LI-PID 四通道 PID 控制器

━ HF2LI-MOD AM和FM 調制及解調

━ HF2TA 電流放大器（獨立配件）

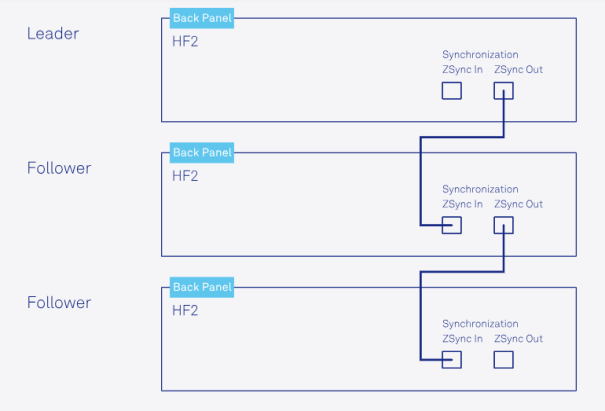

多設備同步

通過多設備同步功能（MDS），我們可以像控制一臺多通道設備一樣控制多臺 HF2LI：

━ 用一套LabOne UI或者LabOne API控制所有儀器

━ 可鎖相同步所有儀器時鐘與振蕩器，達到相位穩定

━ 同步時間戳與采樣率，自動對齊測量數據

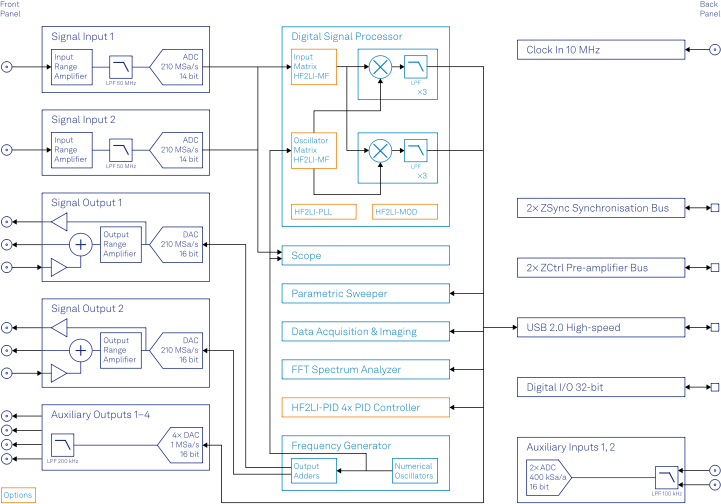

功能圖解

①高精度信號輸入

HF2LI的超低噪聲雙輸入通道，經過了獨特的優化設計。高達模擬輸入帶寬4倍的210MSa/s采樣率，能保證完整地采樣信號并抗混疊。

②解調器和濾波器

HF2LI提供6個雙相解調器。每個解調器都可以單獨設置濾波器，包括從1μs到500s的時間常數（相當于80μHz到200kHz的解調帶寬）和1到8階的濾波器階數。這些濾波器基于先進的128位數字架構。相比于傳統的模擬儀器，HF2LI具備更高的動態儲備、無漂移、精確相移和正交性的特性。

③信號輸出

HF2LI的雙路高頻輸出可以提供DC到50MHz頻率范圍中6個正弦信號的線性組合。通過HF2LI-MF升級選件，還可以為每個正弦信號分量單獨設置幅值、頻率和相移。

④集成軟件工具集

LabOne集成的示波器可存儲2048個采樣，可以直觀的顯示輸入信號時域和頻域圖。用戶可以實時看到輸入和輸出信號，并借此快速的設置參數。頻率響應分析儀可提供精確的頻率響應曲線。FFT頻譜分析儀可用來顯示由鎖相放大器解調出的高分辨率頻譜圖。

相關應用

雙頻共振跟蹤 (DFRT-AFM)

非接觸式原子力顯微鏡 (NC-AFM)

多頻原子力顯微鏡 (MF-AFM)

應用領域：

? 傳感和驅動：MEMS 陀螺儀，加速度傳感器

? 微流控?

? 非線性成像：相干反斯托克斯拉曼散射（CARS）、受激拉曼散射（SRS）、太赫茲等

? 激光光譜

? 原子力顯微鏡（AFM），掃描探針顯微鏡（SPM）

? 非破壞性檢驗

? 醫療科技

規格參數

鎖相操作模式
內部參考模式	單相和雙相鎖相
外部參考模式	單相和雙相鎖相
自動參考模式	單相和雙相鎖相
雙諧波頻率模式	單基波頻率和 2 個諧波頻率（同時）
多諧波頻率模式	單基波頻率和 5 個諧波頻率（同時），需要 HF2LI-MF升級選件
任意頻率模式	6個頻率，需要 HF2LI-MF升級選件
HF 模擬信號輸入
頻率范圍	直流 - 50 MHz
輸入阻抗	50 Ω 或 1 MΩ \|\| 20 pF
輸入電壓噪聲	5 nV/√Hz（高于 10 kHz）
動態儲備	120 dB
輸入范圍	±3.3 V
交流輸入范圍	±1.5 V（包括直流耦合）
滿量程輸入靈敏度	1 nV 至 1.5 V
A/D 轉換	14位，210 MSa/s
HF 模擬信號輸出
頻率范圍	DC - 50 MHz
輸出量程	±10 mV, ±100 mV, ±1 V, ±10 V
信號疊加	±10 V，帶寬 DC - 50 MHz
D/A 轉換	16位，210 MSa/s
解調器和參考信號
解調器數目	6 個雙相解調器
輸出采樣速率	USB：高達 460 kSa/s
輸出采樣速率	輔助輸出：1 MSa/s
濾波器時間常數	1 μs - 500 s
濾波器帶寬	83 μHz - 200 kHz
濾波器斜率	6、12、18、24、30、36、42、48 dB/Oct
X, Y, R, Theta	64 位滿范圍
參考頻率分辨率	0.7 μHz
參考相位角分辨率	1.0 μ°
示波器
顯示通道	輸入信號，輸出信號
顯示模式	時域，頻域 (FFT)
顯示通道數	1
觸發通道	輸入信號，輸出信號，振蕩器相位，DIO
觸發模式	升降沿
采樣率	6.4 kSa/s 到 210 MSa/s
垂直分辨率	14位
單次最大采樣長度	2048
帶寬限制模式，提高垂直分辨率	樣本抽取，平均
光標計算	位置，區間，波形，峰值，追蹤，直方圖
頻譜分析儀
中心頻率范圍	直流到 50 MHz
頻譜模式	FFT(X+iY), FFT(R), FFT(Θ), FFT(f) and FFT((dΘ/dt)/2π)
統計選項	幅值，頻譜密度，功率
平均模式	無平均，指數移動平均值
每個頻譜的最大采樣長度	8.4 MSa
最大跨度	460 kHz
窗函數	Rectangular, Hann, Hamming, Blackman Harris
光標計算	位置，區間，波形，峰值，追蹤，直方圖
參數掃描儀
掃描參數	振蕩器頻率，解調器相移，輔助偏置，信號輸出幅值等等
參數掃描范圍	全范圍，線性和對數軸
參數掃描分辨率	任意，由起止點和掃描點數定義
顯示參數	解調器輸出（X，Y，R，Θ，f），輔助輸入
顯示選項	單幅圖，雙幅圖（例如波特圖），多跡線
統計選項	幅值，頻譜密度，功率
預設測量模式	參數掃描，噪聲幅值測量，頻率響應分析，3-Omega 掃描
輔助信號
高速輸出	4 通道，±10 V，幅值，相位，頻率，解調器 X/Y 數據或用戶定義
D/A 轉換	16位，1 MSa/s
D/A 模擬帶寬	200 kHz
高速輸入	2 通道，±10 V
A/D 轉換	16位，400 kSa/s
A/D 模擬帶寬	100 kHz
其他連接
主機連接	高速 USB 2.0，480 Mbit/s
前置放大器控制總線	ZCtrl 專有接口，可控制外部前置放大器
同步總線	ZSync專有接口，可本地互聯 ZI 儀器
數字 I/O	32位，通用接口
一般規格
尺寸	45 x 35 x 10 cm（19 英寸機架）
重量	6.2 kg
電源	110-120 V, 220-240 V, 50/60 Hz
工作溫度	+5 °C 至 +40 °C
工作環境	IEC61010，室內，安裝類別II，污染等級2
工作海拔	最高 2000 米
內部振蕩器輸出	正弦，±1 V，10 MHz
內部振蕩器穩定性	±1.5 ppm
內部振蕩器溫度系數	0.05 ppm/°C

控制軟件

LabOne — 儀器控制軟件

LabOne^? 代表跨平臺的儀器控制解決方案，集成了成熟的測量方法?；跒g覽器的用戶界面提供卓越的時域和頻域分析工具集，并支持復雜控制回路設置、噪聲測量和數據分析。同時提供多種主流編程語言接口。
