ATA-M20高壓放大模塊

簡介：

ATA-M20系列是一款可放大交直流信號的單通道高壓放大模塊。最大輸出800Vp-p (±400Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

聯系我們在線留言在線客服

功能特點 產品參數 功能圖解應用領域

功能特點

━ 單通道

━ 帶寬（-3dB）DC~600kHz

━ 最大輸出電壓800Vp-p(±400Vp)

━ 最大輸出電流150mAp

━ ATA-M20系列采用液晶面板顯示，設備狀態及參數動態顯示，操作界面一目了然，簡潔易懂

產品參數

型號	ATA-M22	ATA-M24	ATA-M28
帶寬（-3dB）	DC~600kHz	DC~400kHz	DC~150kHz
輸出形式	單端輸出	單端輸出	單端輸出
最大輸出電壓	200Vp-p (±100Vp)	400Vp-p (±200Vp)	800Vp-p (±400Vp)
最大輸出電流	75mAp（DC~50Hz）	50mAp（DC~50Hz）	20mAp（DC~50Hz）
最大輸出電流	150mAp（>50Hz）	100mAp（>50Hz）	40mAp（>50Hz）
最大輸出功率	15Wp	20Wp	16Wp
電壓增益	x0~60(0.1 step/1 step)	x0~120(0.1 step/1 step)	x0~240(0.1 step/1 step)
輸入波形幅度	10Vp-pMAX	10Vp-pMAX	10Vp-pMAX
輸入電阻	10kΩ	10kΩ	10kΩ
輸出電阻	50Ω(可定制）	50Ω(可定制）	50Ω(可定制）
壓擺率	≥267V/μs	≥356V/μs	≥267V/μs
負載R_L上限	≥1283.8Ω（DC~50Hz）	≥3.95kΩ（DC~50Hz）	≥19.95kΩ（DC~50Hz）
負載R_L上限	≥616.7Ω（>50Hz）	≥1.95kΩ（>50Hz）	≥9.95kΩ（>50Hz）
保護	過流保護
信號地	與機殼、電源線地相連
供電電壓	AC220V±10%，50Hz
工作溫度	0℃~45℃
儲存溫度	-20℃~50℃
工作濕度	≤80%RH，無冷凝
重量	0.8kg
尺寸（寬高深）	21555215mm

功能圖解

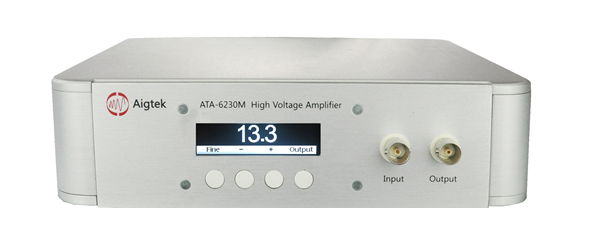

液晶面板顯示

ATA-M20系列采用液晶面板顯示，設備狀態及參數動態顯示，操作界面一目了然，簡潔易懂。

應用領域

━ 用于院校類電子實驗測試

━ 用于 MEMS 測試

━ 用于超聲波測試

━ 用于電磁場驅動

━ 用于壓電陶瓷驅動
