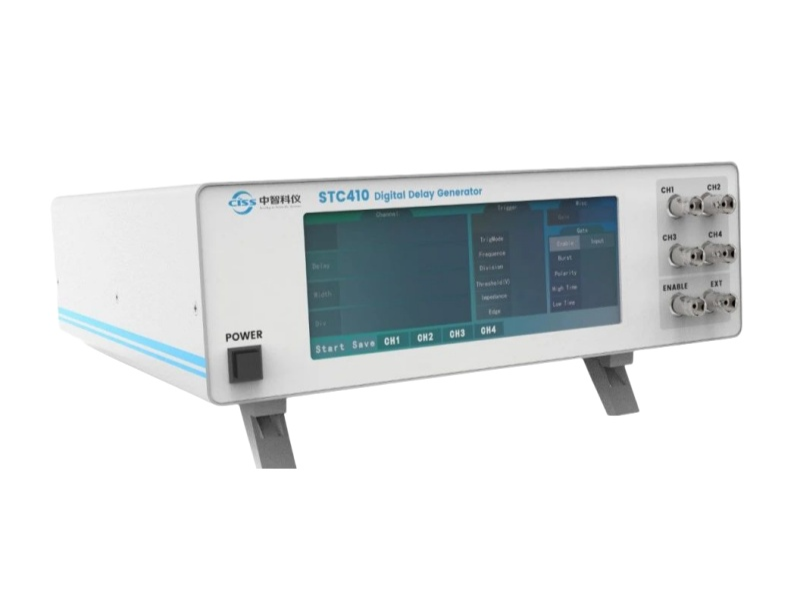

STC系列多通道數字延遲脈沖發生器

簡介：

STC系列多通道數字延遲脈沖發生器是一款專為科研工作者設計的便捷精巧的時鐘同步裝置。該裝置最多支持八個獨立可控的延遲輸出通道，允許您靈活調整延遲、脈沖寬度、頻率和觸發脈沖幅值等參數，延遲和脈寬設置分辨率僅為10ps，通道間抖動小于35ps。此外，它還支持分頻處理，在外部觸發模式下，內置延遲短至70納秒，支持低至0.25V的觸發閾值。在外觸發方式上，兼容上升沿和下降沿觸發，同時支持高阻抗和低阻抗匹配。

聯系我們在線留言在線客服

產品介紹產品優勢 規格參數 應用領域相關下載相關產品

產品介紹

STC系列多通道數字延遲脈沖發生器配備了自主研發的智能軟件控制系統，使操作靈敏且精準。該軟件不僅能夠直觀地展示設置，還能有效地簡化實驗操作的復雜性，為科研工作提供便利。無論是調整延遲，設置脈沖寬度還是頻率等參數，STC系列多通道數字延遲脈沖發生器都能夠在實驗過程中發揮出色的作用。

產品優勢

最多8通道延時脈沖輸出

STC系列數字延遲脈沖發生器可以提供最多8個可獨立設置延時和脈寬的脈沖輸出通道，極大地豐富了實驗的靈活性和選擇性。在出廠前，我們采用了先進的標定技術，確保每個脈沖輸出的高精度，為您的實驗提供可靠的支持。

35ps外觸發抖動

　　在外部觸發信號同步性能方面，我們的設備已達到國際前沿標準。憑借低至35ps的抖動，可以確保與外部觸發信號之間的高精確度同步。

10ps延遲精度

　　得益于精心設計的調整電路，STC系列數字延遲脈沖發生器達到了10ps的延遲和脈寬調節步進，使您能夠更精確地控制延遲時間。

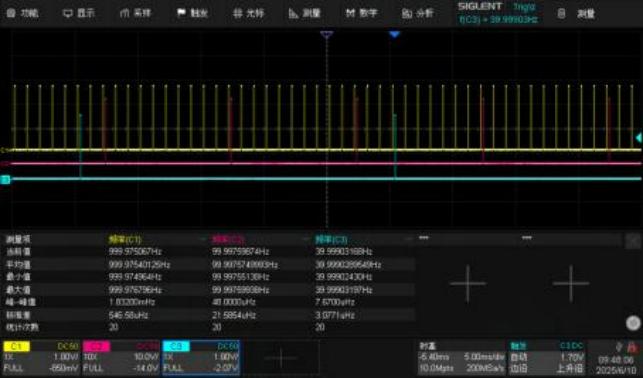

各通道獨立分頻

STC系列數字延遲脈沖發生器可以針對每個通道設置不同的分頻系數,從而實現各通道輸出頻率的精細化、差異化控制,大幅提升了多設備協同工作時序配置的靈活性。

Burst脈沖串輸出

STC系列數字延遲脈沖發生器還具備“Burst脈沖串”功能,無需外接“EnabIe”信號也可以單次或連續輸出預設參數的脈沖串序列。

參數保存和自動配置

STC系列數字延遲脈沖發生器支持參數一鍵保存功能，可以將各通道的參數進行保存，并在下次開機使用時自動讀取和設置，這使得操作更加方便快捷。

輸出脈沖幅值可調

　　為滿足需要更強驅動能力的高觸發幅值場景，STC系列數字延遲脈沖發生器可以選配輸出脈沖幅值可調模塊，最多可支持四個幅值獨立可調的通道，在50Q阻抗下最高觸發輸出幅值可提升至10V。

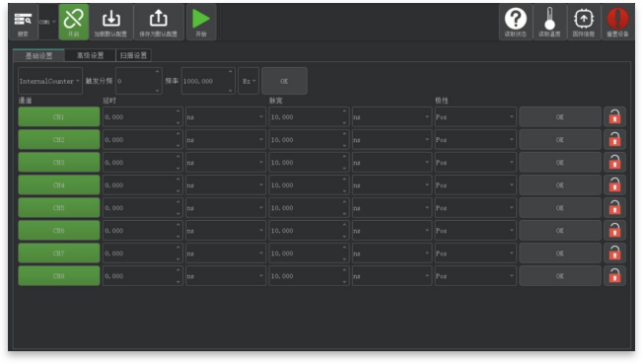

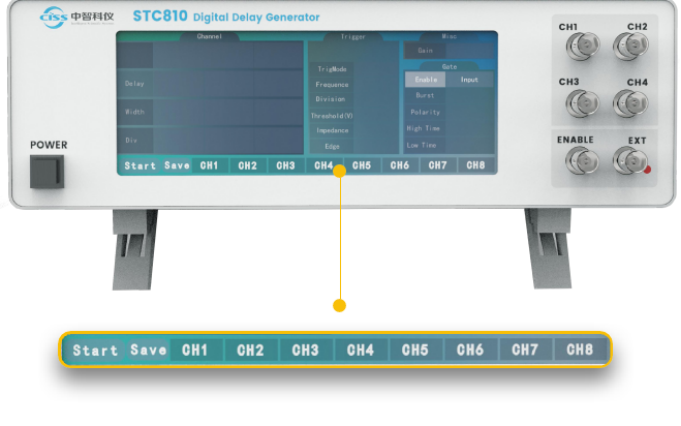

支持彩色觸摸屏和軟件控制

　　設備搭載了高清彩色觸摸屏，其直觀的界面設計和簡單的操作邏輯，使得參數調整更加簡單方便，從而提升實驗效率和操作體驗。同時也支持電腦端軟件控制，并提供完善的二次開發包，方便用戶進行軟件集成使用。

規格參數

型號	STC410-B	STC410-A	STC810-B	STC810-A
通道數	4	4	8	8
輸出脈沖幅值	輸出脈沖幅值	3.5~10V可調	5V	CH1-CH4:5V CH5~CH8:3.5~10V可調
延時范圍	0 - 10 s，步距10 pS
門寬范圍	2 ns - 10 s，步距10 ps
外觸發抖動	< 35 pS RMS(典型值)，50 ps RMS(最大值)
上升/下降時間	< 1 ns(典型值)
內觸發頻率	0 - 10 MHZ
外觸發頻率	0 ~ 125 MHz
外觸發電平	0.25 - 3.3 V(阻抗50Q/10kQ)
外觸發沿	上升沿 / 下降沿
極性	正極性或負極性可編程
插入延遲	70 ns(典型值)
Enable	(阻抗50Ω和500Q可編程)邏輯低:-0.3Vmin，+0.7Vmax;邏輯高:+2Vmin，+5Vmax
Enable輸入	使能脈沖信號在高電平或低電平情況下輸出
RS232	RS232與PC通訊（可定制USB2.0）
觸摸屏尺寸	6.8寸1280*480分辨率，支持觸摸
Clock	10MHz時鐘信號，可設置為輸入接收外部時鐘源，也可設置為輸出，用于同步外部設備
Burst	可設置輸出脈沖個數N，配合ENABLE使用
控制方式	1.觸摸屏控制;2.上位機軟件控制
接口類型	BNC
重量	3.4 kg
尺寸	324mm * 283mm * 89mm

應用領域

━ 光學測量

━ 量子信息處理

━ 儀器觸發與同步

━ 激光器同步

━ 超聲波測量

━ 量子精密測量

━ 時鐘同步　

━ 微觀磁共振

━ 時間分辨成像和光譜

━ 激光雷達

━ 量子計算

━ 醫學成像

━ 高速成像
